150立方立式LNG儲罐技術特性參數表及結構接管示意圖

摘 要

150立方立式LNG儲罐技術特性參數表及結構接管示意圖:
工作壓力 ≤0.60MPa
設計壓力 0.66MPa
工作溫度 -162℃
設計溫度 -192℃
全容積 157.9立方米

 150立方立式LNG儲罐技術特性參數表及結構接管示意圖:

工作壓力 ≤0.60MPa
設計壓力   0.66MPa
工作溫度   -162℃
設計溫度   -192℃
全容積     157.9立方米



<a href=http://m.dgxyz999.com/e/tags/?tagname=LNG target=_blank class=infotextkey>LNG</a>50.png

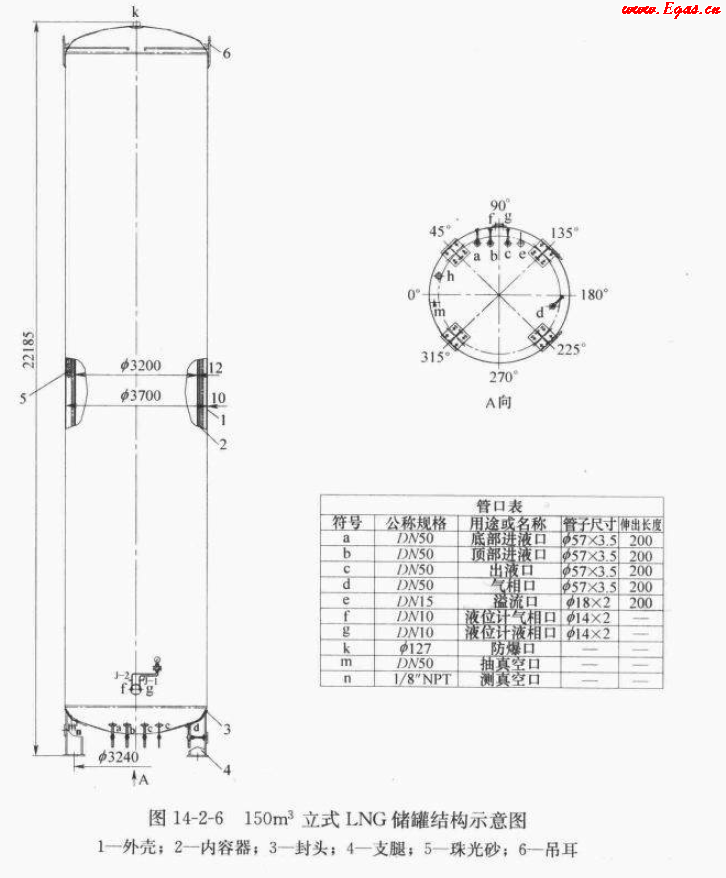

150立方立式LNG儲罐結構接管示意圖

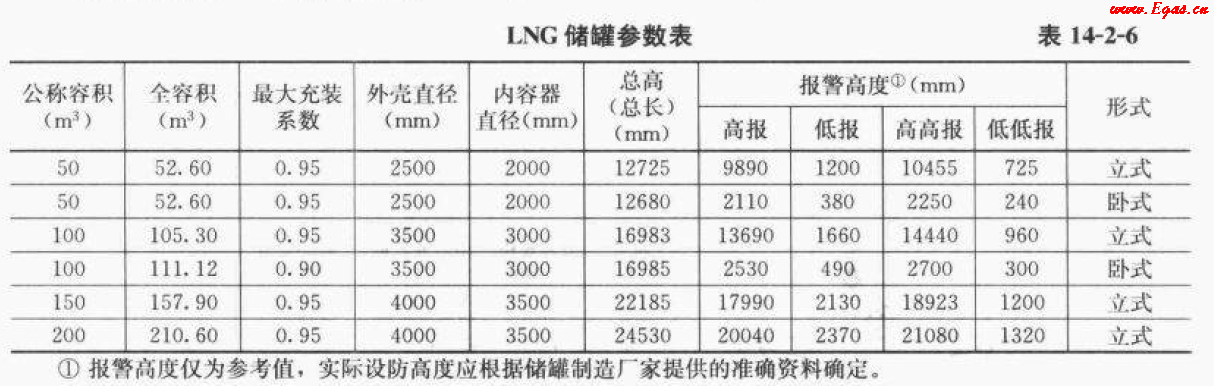

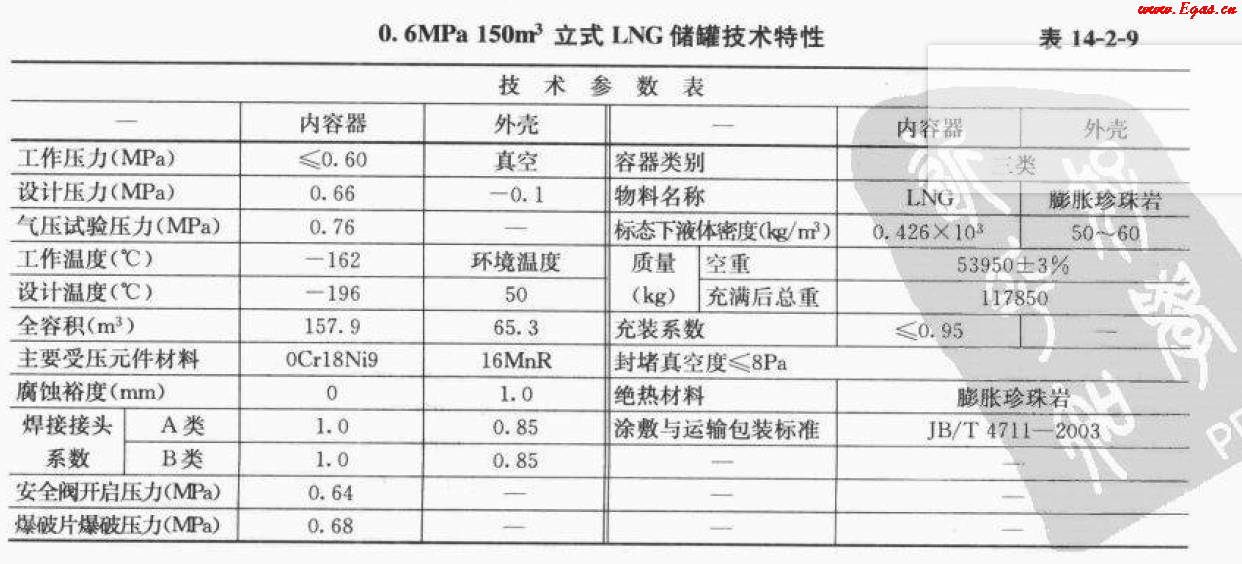

150立方立式LNG儲罐技術特性參數表

本圖節選自《燃?xì)夤こ淘O(shè)計手冊》
