200立方立式LNG儲罐技術特性參數表及結構接管示意圖

摘 要

200立方立式LNG儲罐技術特性參數表及結構接管示意圖
工作壓力 0.45MPa
設計壓力 0.50MPa
工作溫度 -162.6℃
設計溫度 -192℃
全容積 210.6立方米

 200立方立式LNG儲罐技術特性參數表及結構接管示意圖

工作壓力   0.45MPa
設計壓力   0.50MPa
工作溫度   -162.6℃
設計溫度   -192℃
全容積     210.6立方米


<a href=http://m.dgxyz999.com/e/tags/?tagname=LNG target=_blank class=infotextkey>LNG</a>50.png

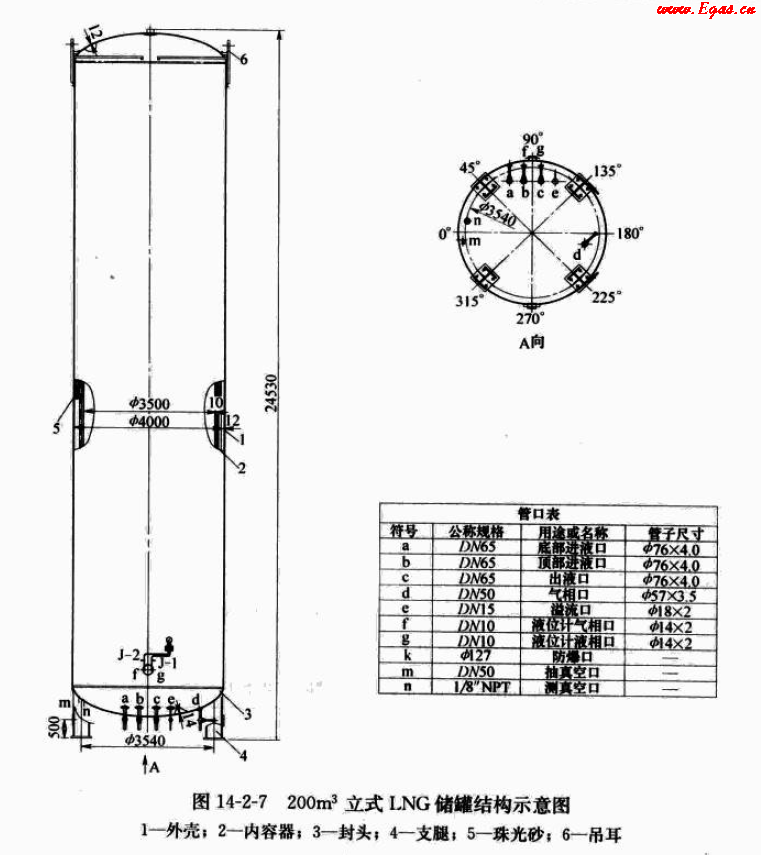

200立方立式LNG儲罐結構接管示意圖

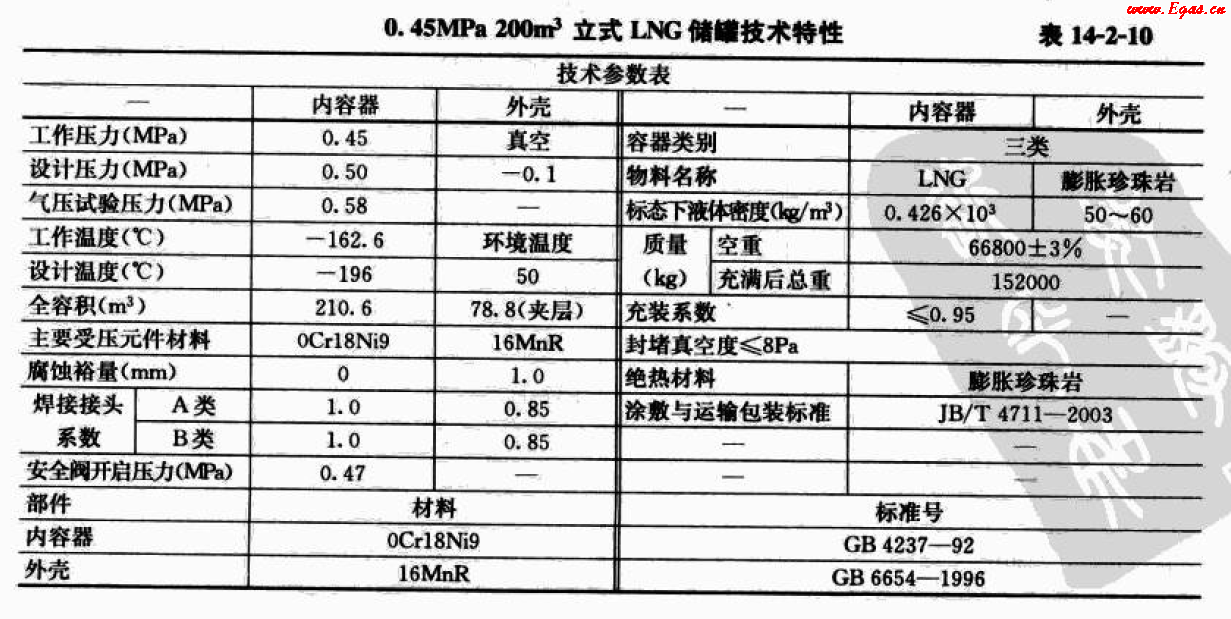

200立方立式LNG儲罐技術特性參數表

本圖節選自《燃?xì)夤こ淘O(shè)計手冊》
